焦炉煤气氧含量在线监测系统采用防爆安全设计，针对焦炉煤气多尘高湿富含的特殊环境，实现全天候氧浓度的在线分析与监测。由于焦炉煤气中含有苯等多种具有高粘度、易结晶的物质，容易造成采样系统的堵塞。我公司根据不同的工况条件提供针对性的分析及预处理方案，有效地解决了管路易堵情况，保证了系统运行的稳定性。系统采用水洗复合过滤技术，并采用系统取样、反吹、供排水、分析诊断等自动功能，适用于焦炉煤气电捕焦前或电捕焦后等相关工艺的焦炉煤气及混合煤气的氧量连续分析。
● 仪器测量精度高，稳定性良好，无故障运行时间长；
● 使用可靠性方法设计和成熟的高可靠分析系统；
● 运行高效，产品使用费用价格低；
● 常压热管耐高温取样管可在 1300 ℃条件下，承受下料冲击等恶劣环境；
● 系统的安装布局及模块化结构采用优化设计、使气路短捷简单。管接头采用我公司高密封性气路接头，标准化通用化程度高，方便维修。
应用行业领域
钢铁厂、冶金厂、热电厂、石化厂、化工厂、焦化厂等

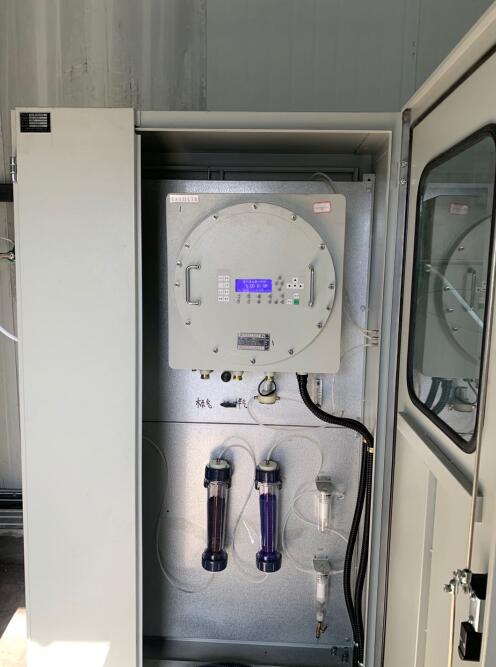

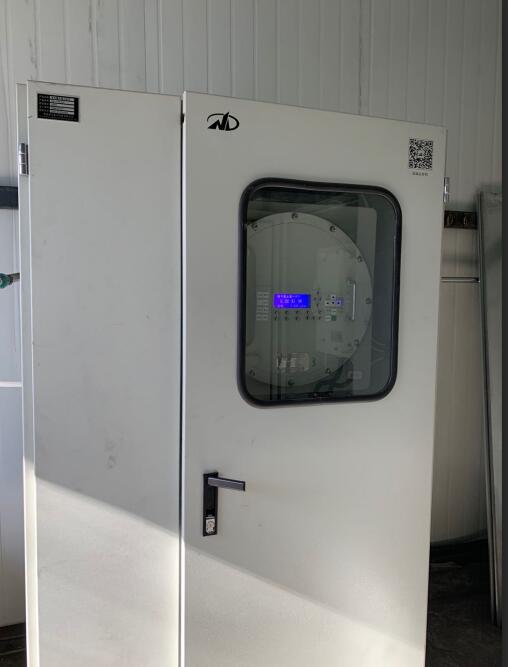

分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。
（1）前处理单元包括：
专用过滤器组件、气液分离器、除湿器、抽气泵（进口部件）、精除硫管、流量调节器等，通过粗、细三级过滤和分离、吸收粉尘、酸雾、冷却除湿水份的综合净化处理，提供分析仪器洁净的分析气源。
（2）供电及控制单元包括：
电源控制盘（包括高性能空气开关、接线端子、）、输出故障报警接点信号；具有数据采集、自动处理氧气成份含量越限报警功能。控制中枢PLC、二位三通电磁阀等。
（3）分析单元包括：
JNYQ－O－11C型氧量分析仪（进口传感器）、流量计、流路切换阀、标准样气等。
（4）信号输出越限报警功能：
分析仪对净化后的煤气样品进行连续在线分析，输出4-20mA信号和无源触电信号。若氧浓度越限时，装置立即输出报警接点信号（无源接点，容量1A），确保电捕焦器设备安全运行。
（5）测量范围及分析精度：
测量对象及量程 | 0-2% O2 | 精 度 | ≤±1%F.S |
线性误差 | ≤±1%F.S | 装置系统响应时间 | T90＜15S |
（6）信号输出：
现场所大屏液晶数字显示O2含量并以 4—20mA成份信号隔离输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：氧浓度越限报警值在仪表量程范围内分别可设定（出厂时设定浓度报警值：0.80%,O2）报警信号输出无源接点，容量：220VAC，1A
（7）装置预处理功能
不锈钢取样探头、三级除尘、除硫、除萘、除酸雾、除水份、稳压、稳流、快速放散、粉尘净化精度≤0.1u
（8）装置维护周期：≥30天
